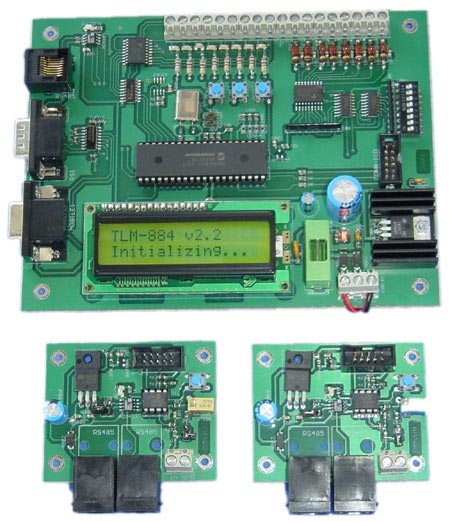

Telemetry system TLM-884

Telemetry system
Σύστημα τηλεμετρίας και τηλεχειρισμού μέσω σταθερού ή κινητού τηλεφώνου.

Tώρα απ' όπου κι αν βρίσκεστε, με ένα κινητό τηλέφωνο και ένα υπολογιστή, μπορείτε να επιτηρήσετε τον χώρο που σας ενδιαφέρει! Δείτε τι συμβαίνει και διορθώστε αν κάτι δεν πάει καλά στον πομπό σας, στο εργοστάσιο σας στο εξοχικό σας, ή όπου αλλού εσείς χρειάζεστε πρόσβαση από μακριά!

Ένα ολοκληρωμένο σύστημα τηλεμετρίας, τηλεχειρισμού και αυτοματισμού με πάρα πολλές δυνατότητες και επεκτάσεις! Για όπου υπάρχει ανάγκη τηλεμετρίας και τηλεχειρισμού, υπάρχει το σύστημα TLM-884. Εκτός από τηλεμετρία και τηλεχειρισμό, μπορεί να κάνει και αυτοματοποιημένες λειτουργίες, ανάλογα με το συμβάν, όπως εσείς θα τις προγραμματίσετε από απόσταση!


Περιγραφή συστήματος

  • 8 ψηφιακές είσοδοι (ON/OFF) με επιλεγόμενη λειτουργία αναστροφής (κάνει την κατάσταση "OFF" να λειτουργεί σαν "ON"), μέσω 8 μικροδιακοπτών DIP στην πλακέτα με προστασία από ηλεκτρομαγνητικά πεδία ραδιοσυχνοτήτων και μεγάλο εύρος ανοχής της τάσης εισόδου.
  • 8 έξοδοι (ON/OFF) που δίνουν "γείωση" για άμεση σύνδεση ρελέ 12 Volt. Παρέχεται επίσης η θετική τάση των 12Volt στην κλέμα εξόδου.
  • 10 SMD ενδεικτικά LED. (8 για την κατάσταση της κάθε εξόδου,1 για την τάση τροφοδοσίας και 1 για την ένδειξη ενεργούς σύνδεσης).
  • Είσοδος με δυνατότητα σύνδεσης έως και 4 αναλογικών μετατροπέων ADC (μετατροπή του σήματος από αναλογικό σε ψηφιακό σε πραγματικό χρόνο) σε ένα μόνο UTP καλώδιο σε τοπικό δίκτυο RS-485. Οι μετατροπείς τροφοδοτούνται μέσα από το καλώδιο με την απαιτούμενη τάση λειτουργίας.
  • Εξοδος RS232/2400 baud για επικοινωνία με ειδικού τύπου positioner. Η θέση του positioner σε πραγματικό χρόνο από το λογισμικό.
  • Θύρα επικοινωνίας συμβατή με τα στάνταρ EIA 232, χωρίς FIFO buffers (δεν είναι συμβατό με UART 16550)
  • Πολύ φιλικό Microsoft Windows λογισμικό (TLM-884SW) για τον χειρισμό της συσκευής. Προσομοιώνει έναν πίνακα ελέγχου για την επίβλεψη των εισόδων και το τηλεχειρισμό των εξόδων (προσομοιώνει LED για τις 8 ψηφιακές εισόδους, αναλογικά η ψηφιακά κατ¨ επιλογήν όργανα για τις 4 εισόδους των ADC, και 8 μπουτόν για τον χειρισμό των 8 εξόδων). Ακόμη διαθέτει δύο περιοχές για την ξεχωριστή τοποθέτηση των τιμών του οριζόντιου και κάθετου άξονα για το προαιρετικό Antenna positioner.
  • Οι ελάχιστες απαιτήσεις για το λογισμικό TLM-884SW είναι: Ένας IBM (ή συμβατός) υπολογιστής, με Microsoft Windows 98/98SE/Me/NT4/2000 με επεξεργαστή Intel Pentium II 450 MHz και 64 MB RAM (128 MB RAM για Windows NT4/2000), 1 ελεύθερη σειριακή θύρα COM, CD ROM (χρειάζεται μόνο για την εγκατάσταση του λογισμικού TLM-884SW), 10 MB ελεύθερα στο δίσκο, ανάλυση οθόνης 800x600 σε 16 bit χρώμα. Προαιρετικά κάρτα ήχου Sound Blaster (ή συμβατή) και εκτυπωτής Α4.
  • Η συσκευή TLM-884 υποστηρίζει μέχρι 4 διαφορετικούς τρόπους διασύνδεσης με τον υπολογιστή που "τρέχει" το λογισμικό TLM-884SW : κινητό τηλέφωνο ή GSM modem, PSTN modem, Wireless Data Link ή απευθείας καλωδιακή σύνδεση με δυο συνδυασμούς ταχύτητας επικοινωνίας.
  • Δυνατότητα εύκολης επιτόπιας αναβάθμισης του firmware της συσκευής (απαιτεί Η/Υ με RS232).
  • Έχει έναν ισχυρό επεξεργαστή RISC, χρονισμένο στα 20 MHz.Δεν υπάρχει απώλεια δεδομένων μετά από διακοπή της τροφοδοσίας.
  • Προγραμματισμός της συσκευής TLM-884 από μακριά, μέσω του λογισμικού TLM-884SW.
  • Έχετε την δυνατότητα να προγραμματίζετε την συσκευή TLM-884 να ενεργεί όταν συμβεί κάτι στις εισόδους της! Για παράδειγμα, μπορείτε να προγραμματίσετε ότι "όταν η θερμοκρασία ξεπεράσει την τιμή 50, τότε ενεργοποίησε το ρελέ 3, και απενεργοποίησε τον ρελέ 6" κ.ο.κ.. ΜΠΟΡΕΙΤΕ ΝΑ ΚΑΝΕΤΕ ΠΑΝΩ ΑΠΟ 32.000 ΔΙΑΦΟΡΕΤΙΚΟΥΣ ΣΥΝΔΥΑΣΜΟΥΣ, ΚΑΙ ΟΛΑ ΑΥΤΑ, ΑΠΟ ΑΠΟΣΤΑΣΗ!
  • Εάν έχετε συνδεμένη συσκευή κινητής τηλεφωνίας (κινητό τηλέφωνο ή GSM modem) στo TLM-884, μπορείτε να το προγραμματίσετε να σας στέλνει γραπτό μήνυμα (SMS) όταν συμβεί κάποιο alarm!
  • Διαθέτει φωτιζόμενη οθόνη LCD, για την απεικόνιση των τιμών των αναλογικών μετρητών και των διαφόρων καταστάσεων επικοινωνίας.
  • Έλεγχος του χρήστη κατά την είσοδό του στο λογισμικό TLM-884SW, όπως στα Microsoft Windows, για την διασφάλιση της πρόσβασης από μη εξουσιοδοτημένα άτομα. Μπορείτε να ορίσετε 2 χρήστες (ονόματα & κωδικούς) που θα έχουν πρόσβαση στο λογισμικό καθώς και το επίπεδο πρόσβασής τους.
  • Αλγόριθμος ασφάλειας, προστασίας και αξιοπιστίας των δεδομένων που ανταλλάσσονται μεταξύ της συσκευής TLM-884 και του λογισμικού TLM-884SW.
  • Καταγραφή του ιστορικού σύνδεσης και τροποποίησης των παραμέτρων του συστήματος σε ειδικό αρχείο για μεταγενέστερο έλεγχο.
  • Λειτουργία της πλακέτας TLM-884 με 10-15 Volt AC ή 12-17 DC, 750mA.
Πίνακας ελέγχου του Telemetry System MAG/TLM-884
